6008集团

2in1 灌浆工艺在钻孔方面比发泡聚氨酯工艺有绝对优势。原因如下：

对裂缝地点的混凝土粉碎水平不一样

钻孔现实上是剪开+铣开的过程。裂缝在产生过程中，裂缝地点的混凝土地位就出现了隔断，甚至于自身强度不高档原因。若是持续在此处钻孔，由于冲击钻的挠动，破碎情况会加沉。

2in1灌浆工艺在裂缝周围15cm处钻斜孔。预防了对裂缝表层混凝土的粉碎。

穿透裂缝的概率不一样

裂缝在混凝土中的延展是一个无法预知的蹊径。在裂缝表表垂直向下打孔，往往有可能不能进入到裂缝中去。灌浆料无法进入到裂缝内部，灌浆成效就体现不出来。

2in1灌浆工艺，选取的是斜孔工艺，能够在斜面正确进去裂缝内部。

灌浆针头的留存不一样

发泡聚氨酯灌浆，灌浆针头不取出。2in1灌浆工艺灌浆针头灌注实现后，必要取出，并用堵漏2#进行孔洞封堵。

灌浆针头通常为铝材质。铝的热膨胀系数为2.3*10-5/k，混凝土热膨胀系数为1.3*10-5/k，差距较大。随着功夫的流逝，容易在灌浆针头和混凝土接壤处形成新的裂缝。

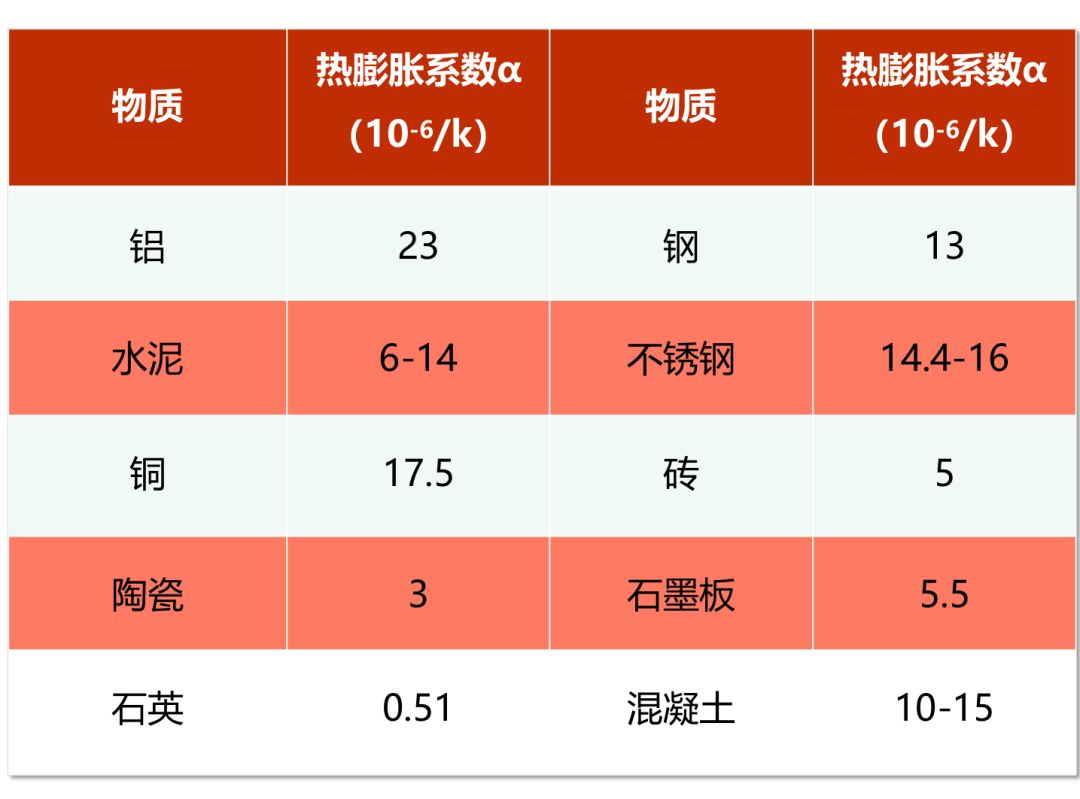

下表为2in1常见物质的热膨胀系数

灌浆次数不一样

发泡聚氨酯工艺选取的是聚氨酯单次灌注。灌注好的聚氨酯在混凝土内部空腔处发泡。2in1灌浆工艺选取的聚氨酯二次灌注。

背防措施的有无

发泡聚氨酯工艺没有后续的背防措施。2in1灌浆工艺则后续有凿槽，填充，整体背防等工艺；炷帘肀沓鱿至盐，在其周围表层密实度时时也不高。必要做算帐，代替，恢复原有的混凝土强度设计。

灌浆料不一样

发泡聚氨酯工艺选取的是发泡聚氨酯作为灌浆料。其在混凝土缝隙内发泡。泡壁和混凝土搭接。泡壁内部在套消泡。挤压填充，达到建复的主张。但发泡聚氨酯形成的是中央空腔结构，类似于蜂巢，不是一个均匀陆续相。在表力的作用下（好比沉降、热涨冷缩、荷载），容易破壁，造成封堵失效。

2in1灌浆技术选取的是CG-P105，其个性是遇水发泡，不遇水自固化密实。第一次灌注的时辰，遇到水，发泡膨胀，将水挤出机关体表。第二次灌注，将第一次形成的泡孔打开，填充新的灌浆料，在无水环境下，自固化密实，形成一个均匀陆续相弹性体。在遇到表力情况下，不存在破壁的问题。

工时效能

以地下室混凝土侧板裂缝维建为例（裂缝地位离地面300mm左右）。发泡聚氨酯工艺工序少，施工轻便，通常2人一组，综合思考，一组一天（8幼时）能够实现15m裂缝的维建，即：15米/2人/天。2in1灌浆技术工序相对复杂，施工工序多，综合考量，2人一组，8幼时一天，只能实现6m裂缝的维建，即：6米//2人/天。遇到高度较高的侧墙和顶板，两种工艺施工效能城市降低。

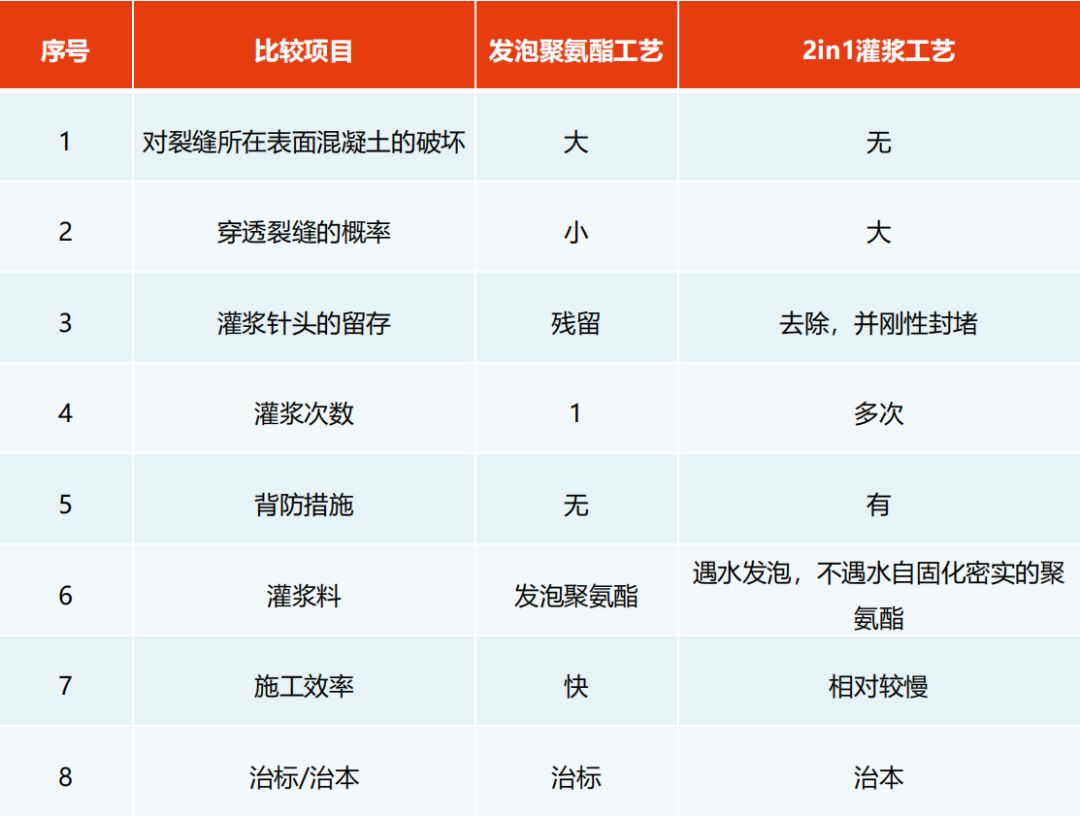

幼结
